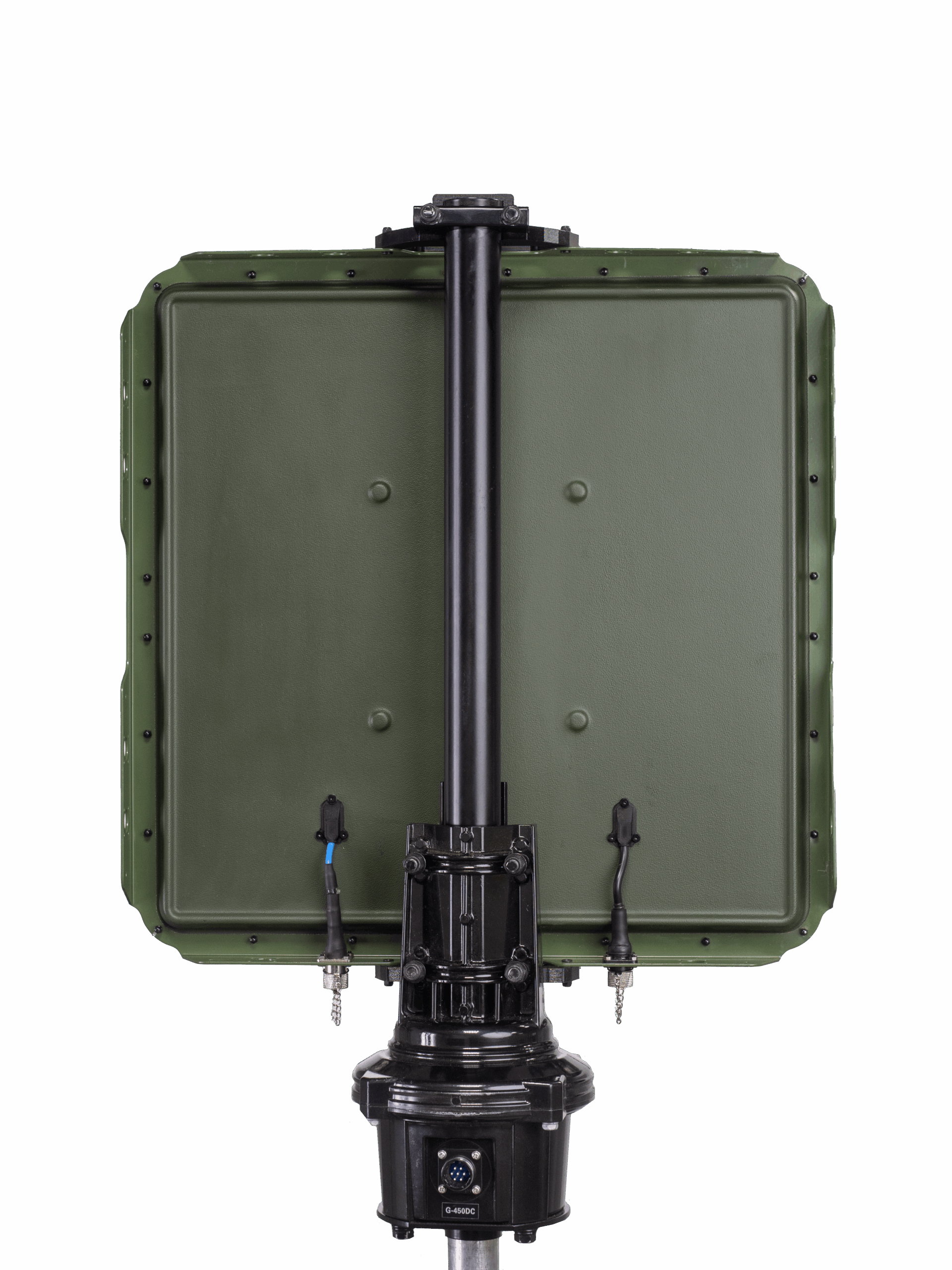

COBRA XL-V 24 — виносна антена 2.4 ГГц
Максимальне підсилення в лінійці. Однодіапазонний, 2.4 ГГц, 43 дБм, промінь 13°. Для дальніх дистанцій зі стаціонарної позиції.
Ключові переваги:
- Надпотужний передавач 20 Вт
- Максимальна дальність у важких умовах РЕБ
- Висока фокусованість антени 21.7 дБі
- Однодіапазонна робота 2.4 ГГц
- Екстремальна продуктивність
Робоча частота
2.4 ГГц (2400-2480 МГц)
Підсилення 2.4 ГГц
21.7 дБі
Кут діаграми 2.4 ГГц (3dB)
13°
Потужність передавача
43 дБм (20 Вт)
Специфікація
Технічні характеристики
Робоча частота2.4 ГГц (2400-2480 МГц)
Підсилення 2.4 ГГц21.7 дБі
Кут діаграми 2.4 ГГц (3dB)13°
Потужність передавача43 дБм (20 Вт)
ЕІІМ63–65 дБм
Підсилення на прийом10–12 дБ
Коефіцієнт шуму< 2.2–2.5 дБ
Час перемикання TX/RX< 1 мкс
Поляризаціялінійна
Дальність зв'язку35+ км
Вага комплексу5 кг
Ступінь захистуIP67
Температурний режим-25°C до +55°C
Розмір510 × 510 × 135 мм
Ефективність випромінювання-0.3393 дБ
Тотальна ефективність-0.3464 дБ
Комплект
Складові комплексу
Базова конфігурація та доступна додаткова комплектація.
Базова конфігурація
- Блок двонаправленого підсилення на частоті 2.4 ГГц: потужність 43 дБм (20 Вт) на передачу, підсилення 10–12 дБ на прийом, коефіцієнт шуму < 2.5 дБ
- Блок антенного масиву на 2.4 ГГц (21.7 дБі)
Додаткова комплектація
- Переобладнання HYDRA для контролера DJI RC PRO. Встановлюється кришка з тримачами роз'ємів N-Type.
- Коаксіальний кабель, 20м або 30м (N-Male).
- Кабель живлення комплексу ПВС 2×1.5, 22 м
- Блок живлення герметичний АС 220V/DC 12V 100W.
- Щогла алюмінієва телескопічна в комплекті з тросами і чохлом для транспортування.
- Поворотний механізм антени YAESU G-450С.
- Кабель керування поворотним механізмом 25м або 35м YAESU.
- Чохол для комплекту кабелів.
Додатково
3D Діаграми спрямованості антен
Діаграми розподілу напруженості електромагнітного поля демонструють високу фокусованість випромінювання з мінімальними втратами енергії

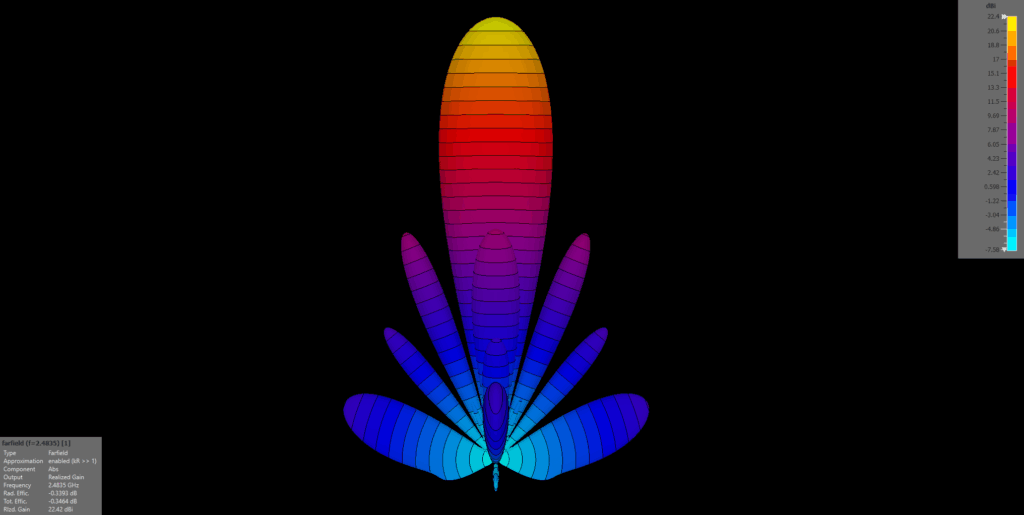

Діаграма спрямованості XL-V 24 (ракурс 1)
3D діаграма розподілу напруженості електромагнітного поля на частоті 2.4 ГГц

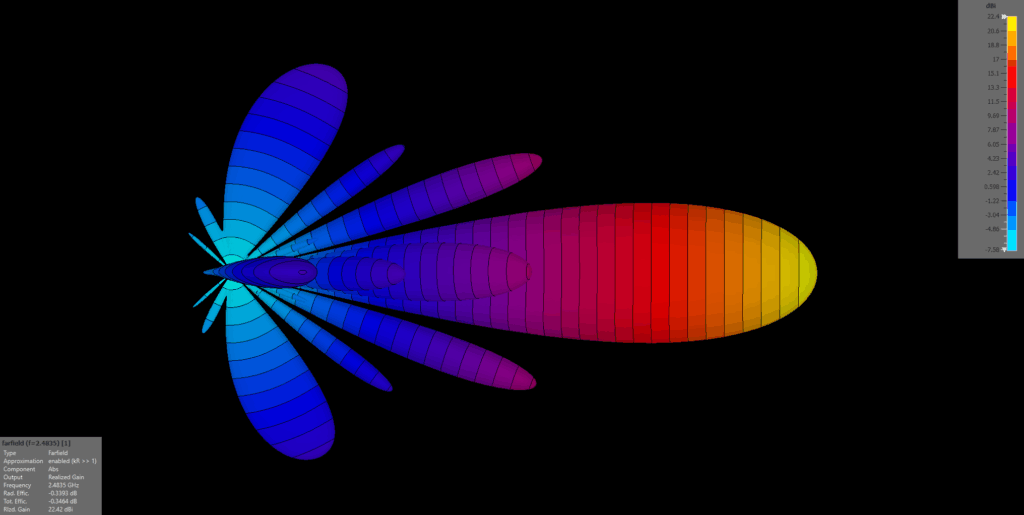

Діаграма спрямованості XL-V 24 (ракурс 2)
3D діаграма розподілу напруженості електромагнітного поля на частоті 2.4 ГГц

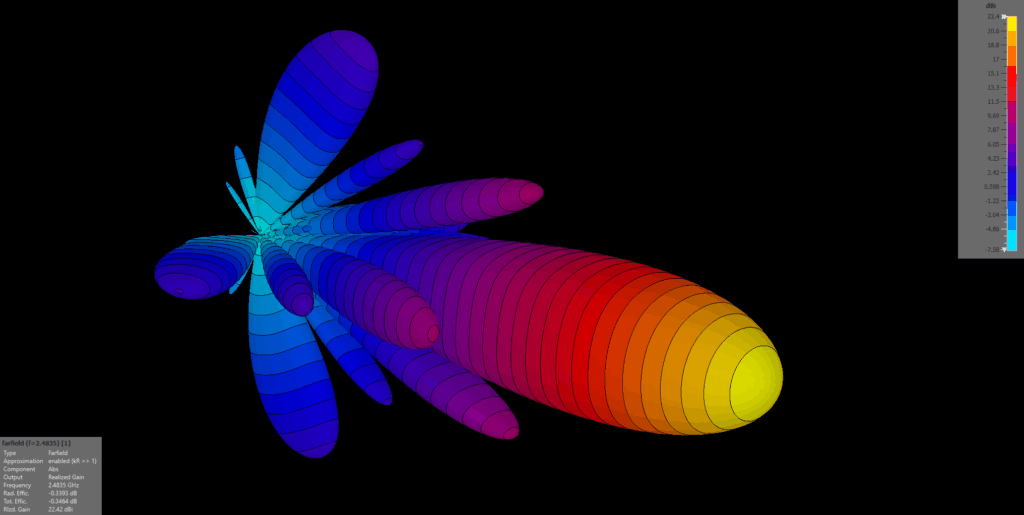

Діаграма спрямованості XL-V 24 (ракурс 3)
3D діаграма розподілу напруженості електромагнітного поля на частоті 2.4 ГГц
Відгуки
Відгуки з передової
Реальні відгуки операторів БпЛА про роботу антенних комплексів COBRA в бойових умовах.
«Мали два бойові вильоти на Cobra XL — антена дуже потужна. Вражали цілі на відстані 18,5 км.»
«Тільки що відпрацювали по пункту управління, дистанція — 24,7 км. З вашою антеною RSSI був 100%, відео стабільне. Ще один наш борт на іншій антені не зміг долетіти на цю відстань — відео обірвалось, борт втратили. Ваша антена просто краща, без перебільшень — кращих нема.»
«
Поки тестуємо — дуже задоволені: закрили 25 км, зв’язок 100%. Сьогодні протестуємо на 40 км.
