COBRA FO
Бортова антенна система на базі двох гібридних всенаправлених (Omni) антен. Така архітектура забезпечує стабільний радіозв’язок із БПЛА незалежно від його просторового положення. Конструкція передбачає регулювання висоти антен відповідно до транспортного або робочого положення.

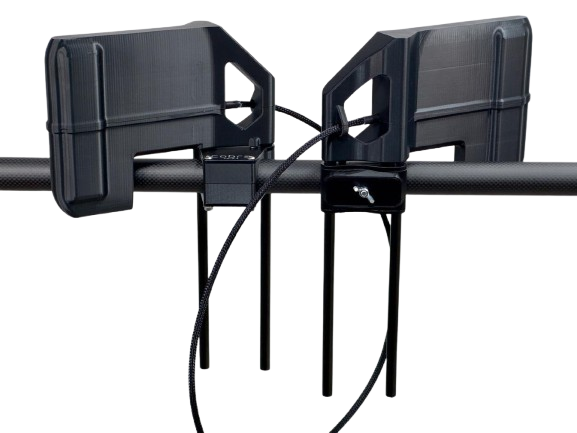

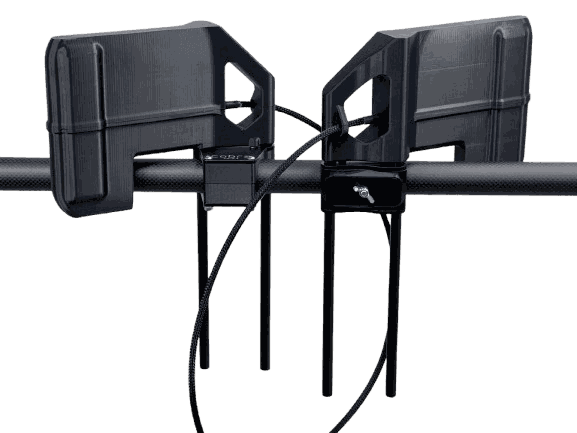

- Дві гібридні омні направлені антени
- Зв'язок з БПЛА в будь-якому положенні в просторі
- КСВ антени в корпусі з кабелем: 1,05
- Регулювання по висоті (транспортне/робоче положення)

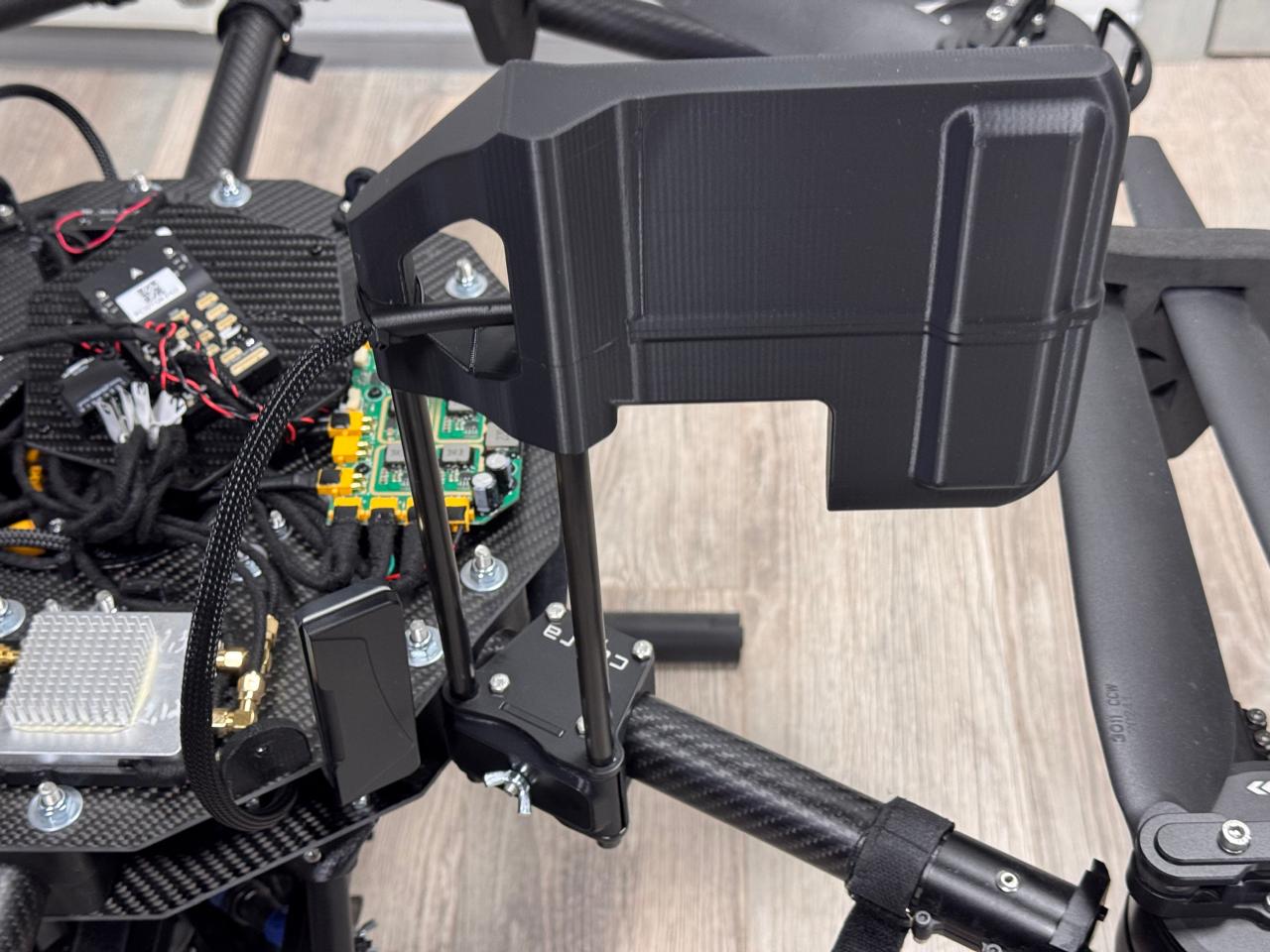

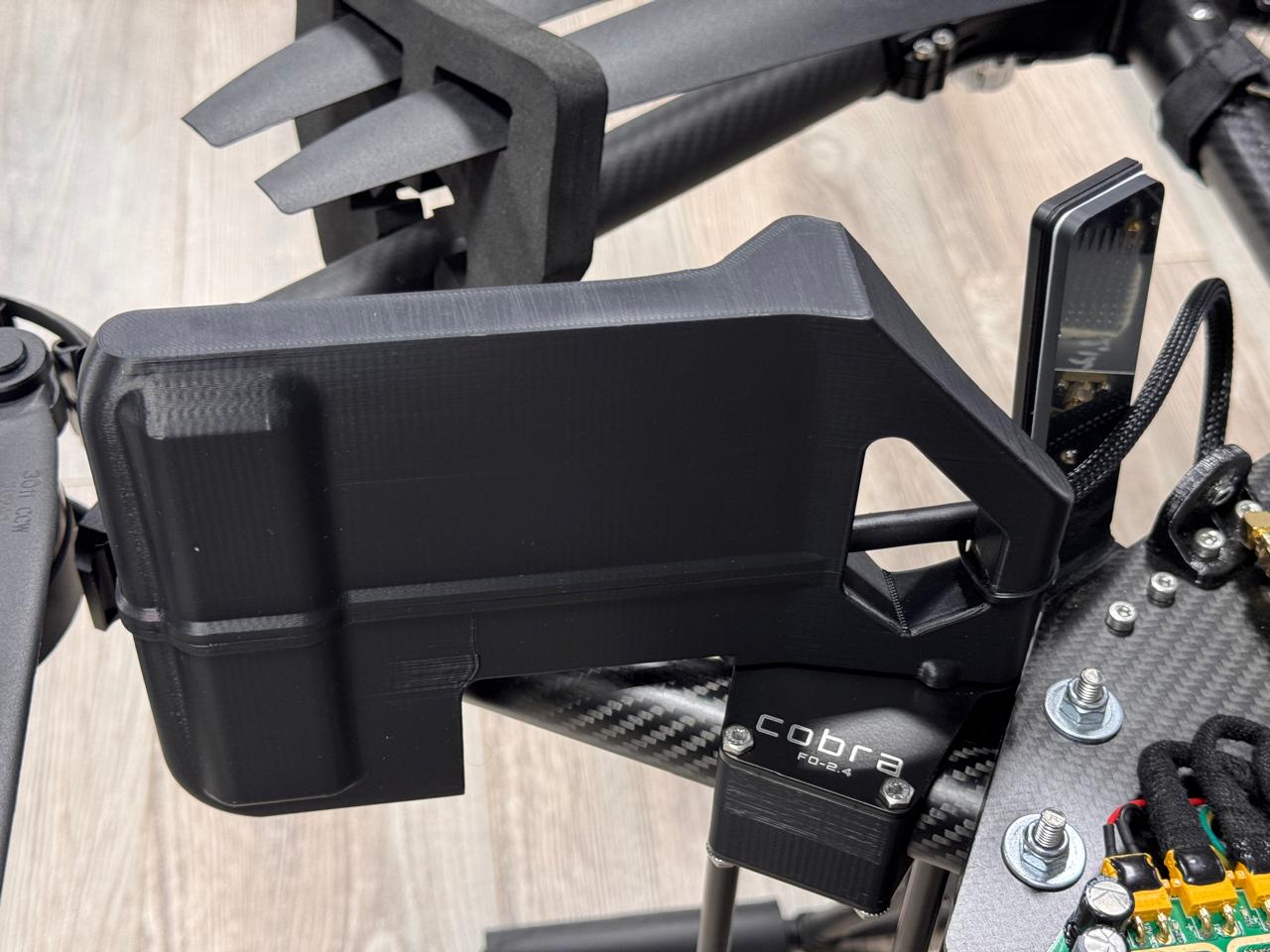

- Не заважає роботі існуючого обладнання гексакоптера
- Встановлення займає лічені хвилини
- Повністю розроблено і виготовлено в Україні
Технічні характеристики
Складові комплексу
Базова конфігурація та доступна додаткова комплектація.
Базова конфігурація
- Дві омнінаправлені антени 2.4 ГГц (6.3 дБі)
- Сигнальні кабелі з конекторами
- Система кріплення до корпусу БПЛА
3D Діаграми спрямованості антен
Діаграми розподілу напруженості електромагнітного поля демонструють високу фокусованість випромінювання з мінімальними втратами енергії

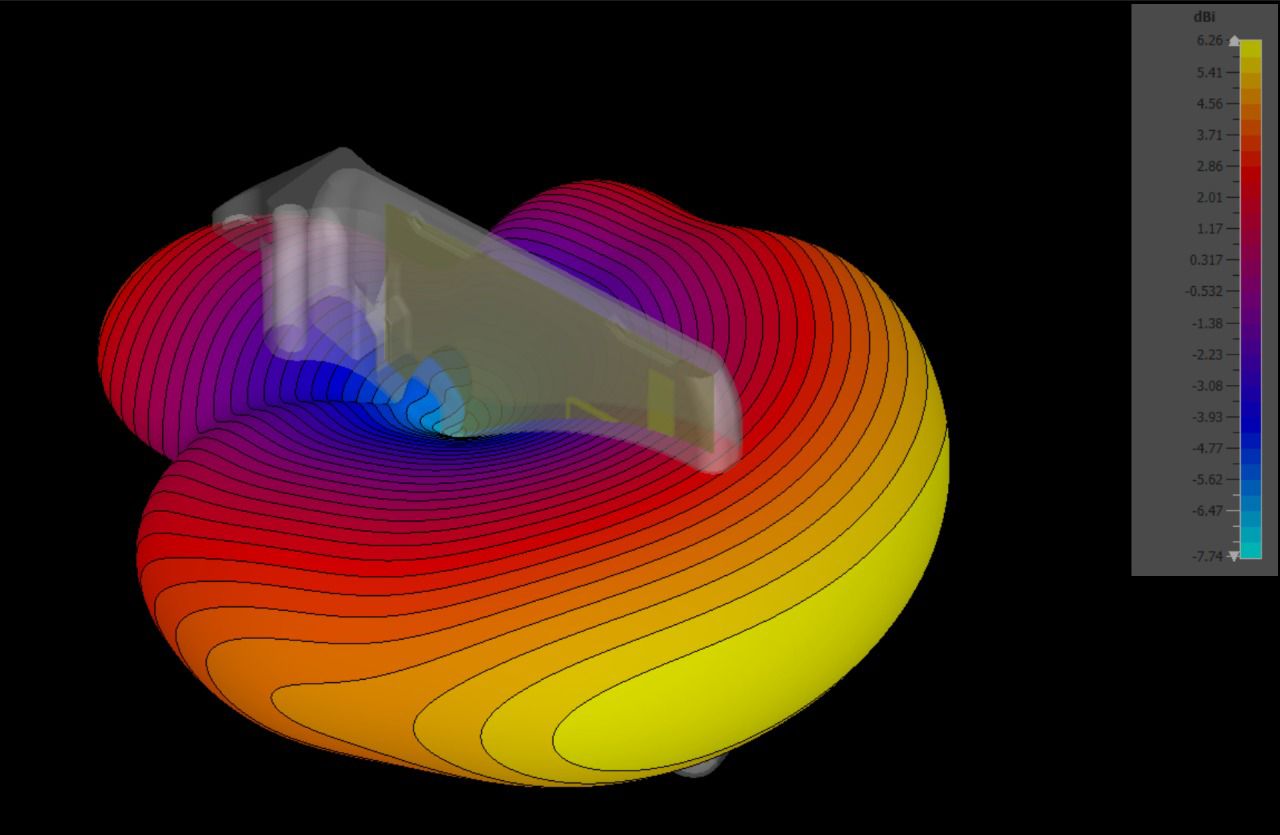

3D діаграма спрямованості
Тривимірна модель діаграми спрямованості антени, що демонструє просторовий розподіл інтенсивності електромагнітного випромінювання.

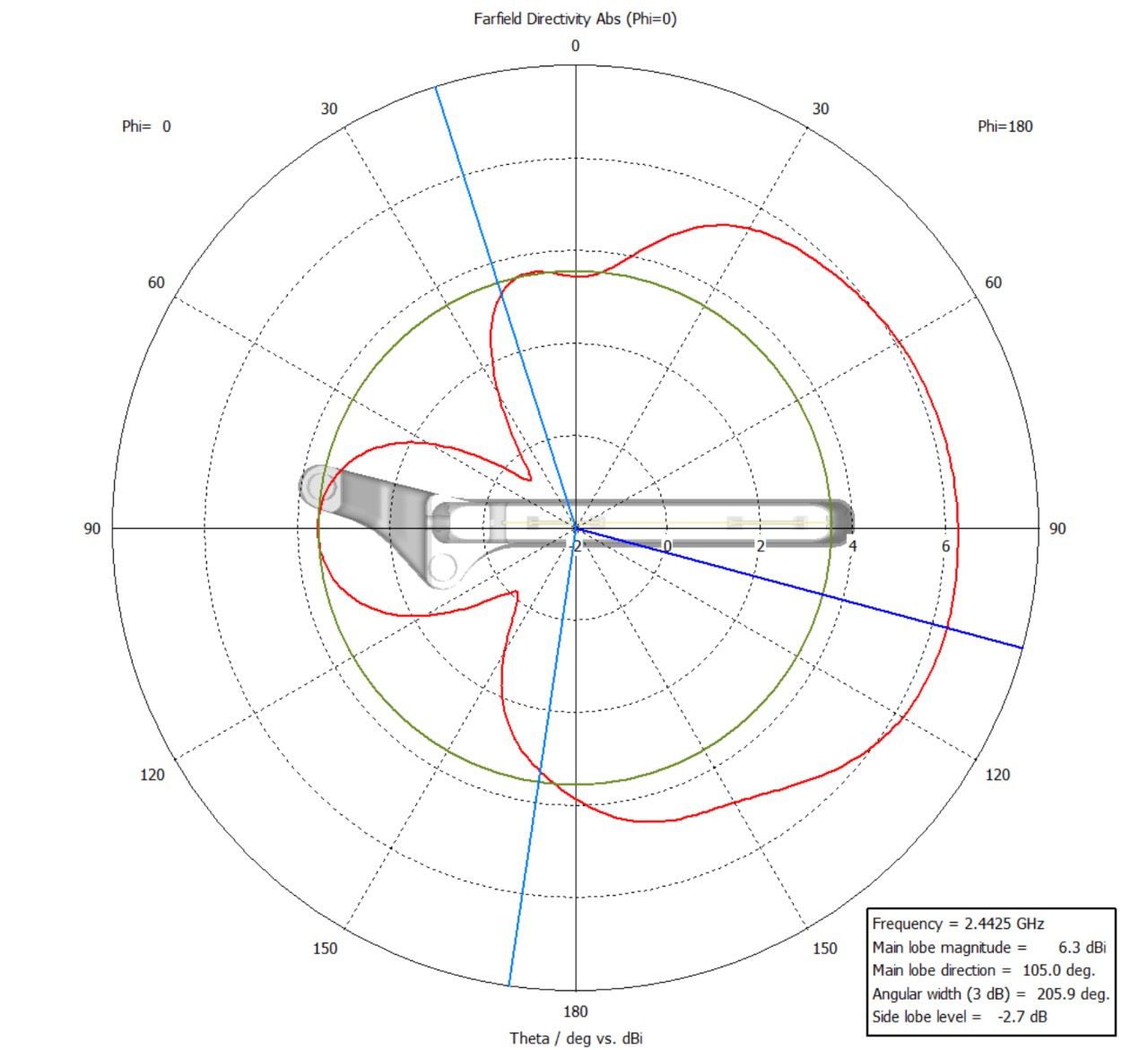

Діаграма спрямованості (Phi = 0°)
Полярний переріз діаграми спрямованості у площині Phi = 0°, що показує основний пелюсток випромінювання та рівень бічних пелюсток.

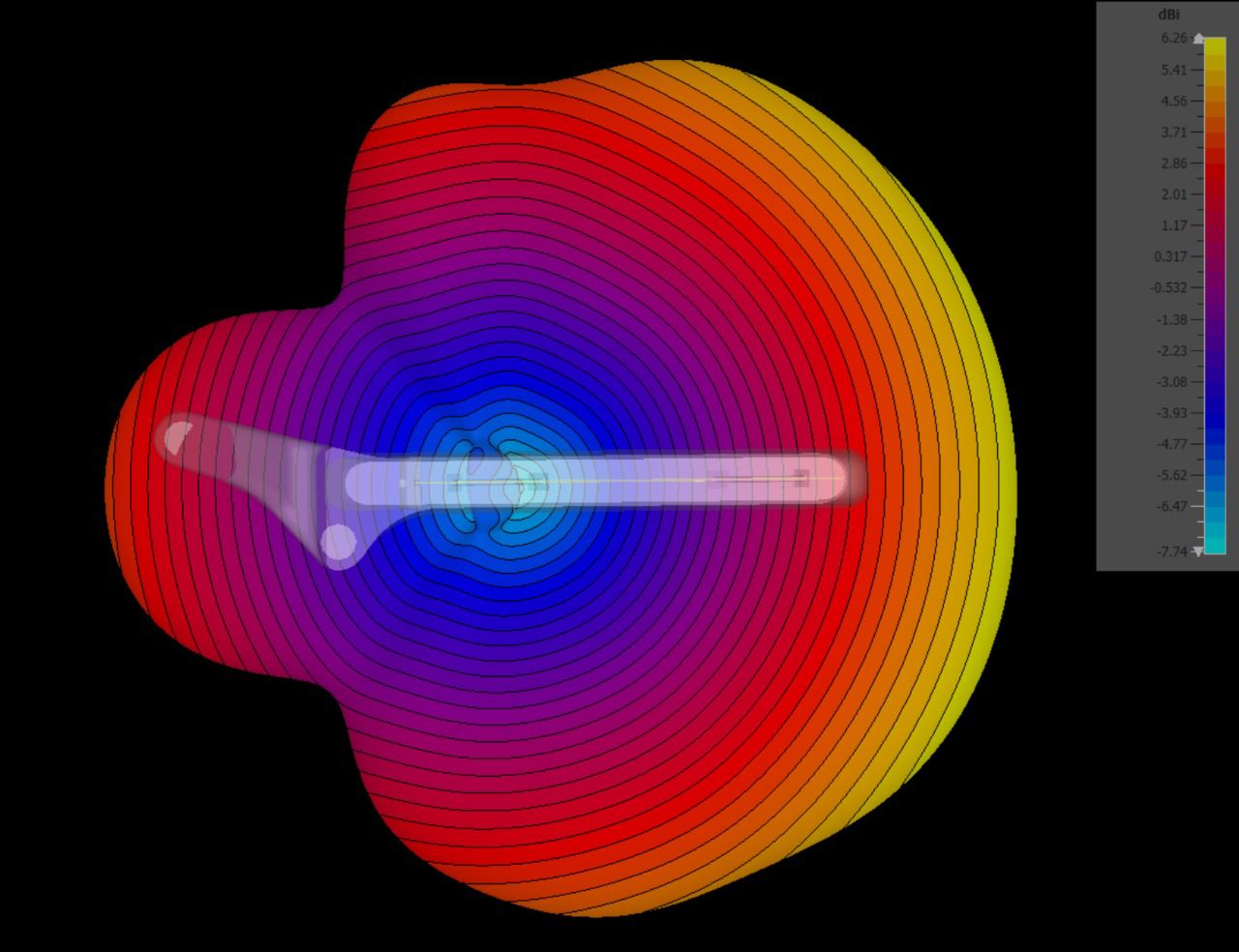

3D верхня проекція
Вид зверху на тривимірну діаграму спрямованості, який дозволяє оцінити симетрію та ширину діаграми в горизонтальній площині.
