COBRA FN — бортова антена, спрямована та Omni
Комбінований комплект бортових антен, що поєднує всеспрямовану (Omni) та спрямовану антени. Така конфігурація забезпечує широку зону покриття з підвищеним підсиленням у спрямованому секторі.
Ключові переваги:
- Комбінована конфігурація — всеспрямована (Omni) та спрямована антени
- Широка зона покриття з підвищеним підсиленням у спрямованому секторі
- Не перешкоджає роботі штатного обладнання БпЛА

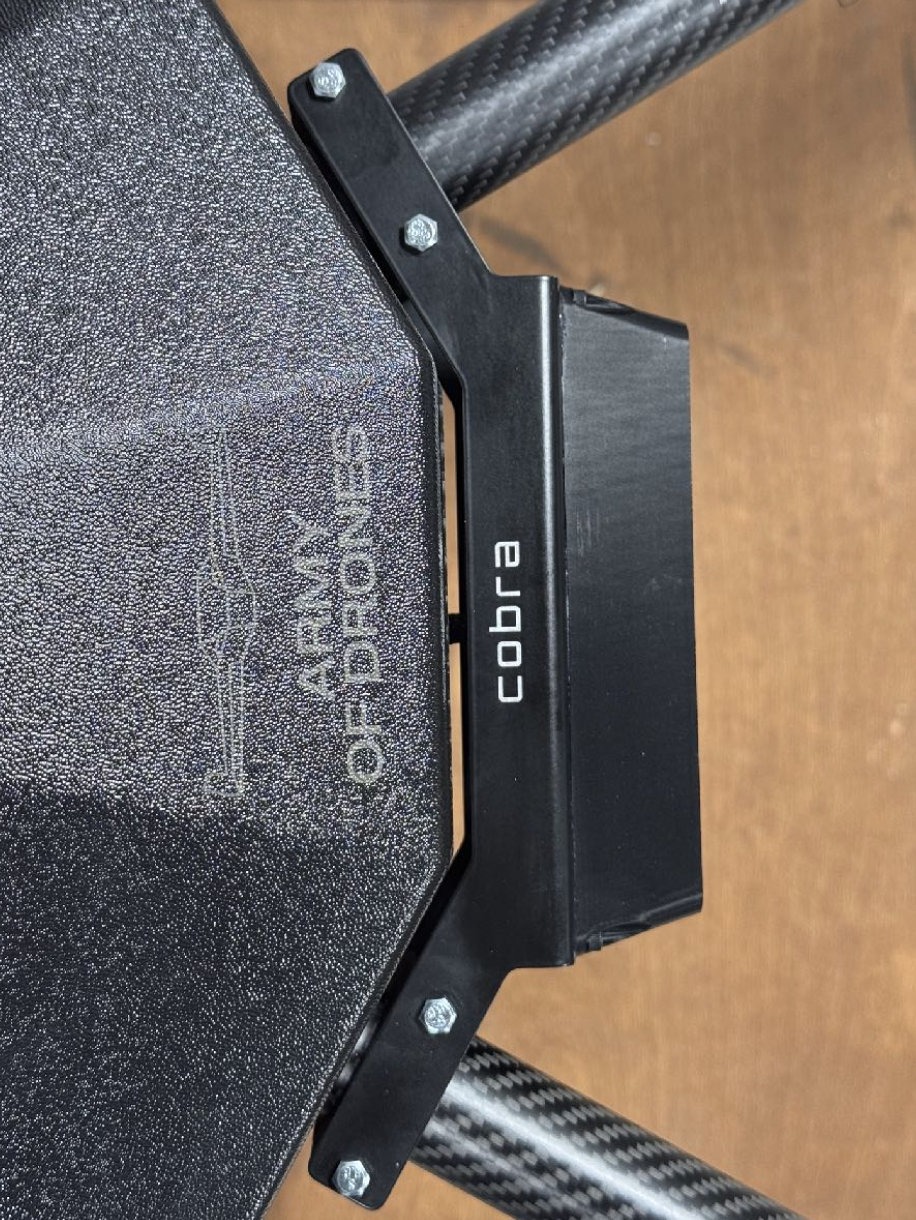

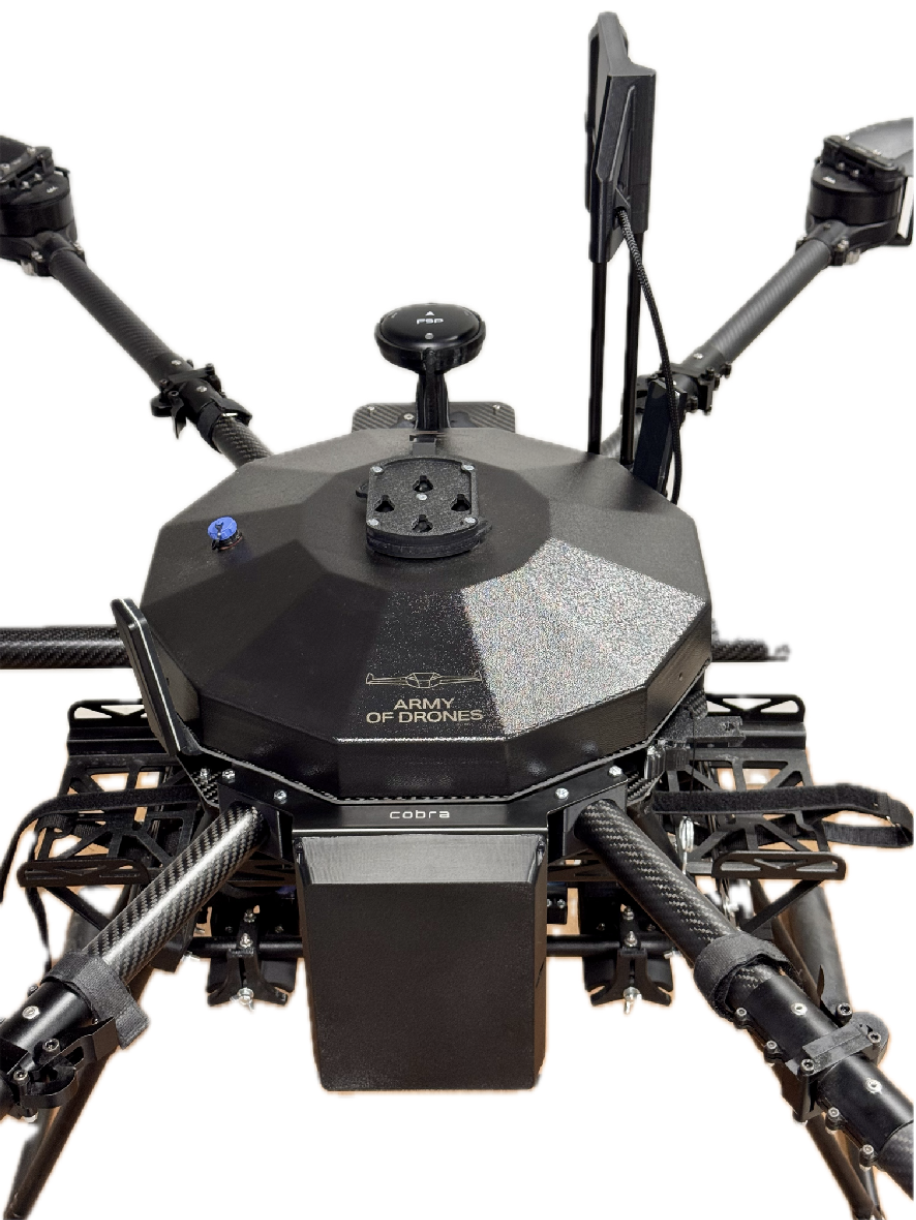

- Компактне встановлення на променях БпЛА
- Власна розробка та виробництво в Україні
Робоча частота
2400–2483.5 МГц
Підсилення антени
13 дБі (спрямована) / 6.3 дБі (Omni)
КСХН
1.025 (спрямована) / 1.05 (Omni)
Вага комплекту
823 г
Технічні характеристики
Всеспрямована антена (Omni)
Робоча частота2400–2483.5 МГц
Підсилення антени6.3 дБі
Кут діаграми спрямованості (3 dB)205.9°
КСХН1.05
Роз’ємRP-SMA
Температурний режим-40°C до +40°C
Вага з кріпленням340 г
Спрямована антена
Робоча частота2400–2483.5 МГц
Підсилення антени13 дБі
Кут діаграми спрямованості (3 dB)51°
КСХН1.025
Роз’ємRP-SMA
Температурний режим-40°C до +40°C
Вага з кріпленням483 г
Комплект
Комплектація
Базова конфігурація
- Спрямована антена 2.4 ГГц із сигнальним кабелем — 1 шт.
- Всеспрямована антена (Omni) 2.4 ГГц із сигнальним кабелем — 1 шт.
- Кронштейн для кріплення Omni-антени до БпЛА — 1 шт.
Додатково
Діаграми спрямованості антен
Діаграми спрямованості показують розподіл випромінювання антен у просторі та дають змогу оцінити форму основного променя і зону покриття.
Всеспрямована антена (Omni) — 2D-діаграма спрямованості
Кут діаграми спрямованості (3 dB) — 205.9°. Підсилення антени — 6.3 дБі.
Всеспрямована антена (Omni) — 3D-діаграма, просторовий вигляд
Всеспрямована антена (Omni) — 3D-діаграма, вигляд зверху

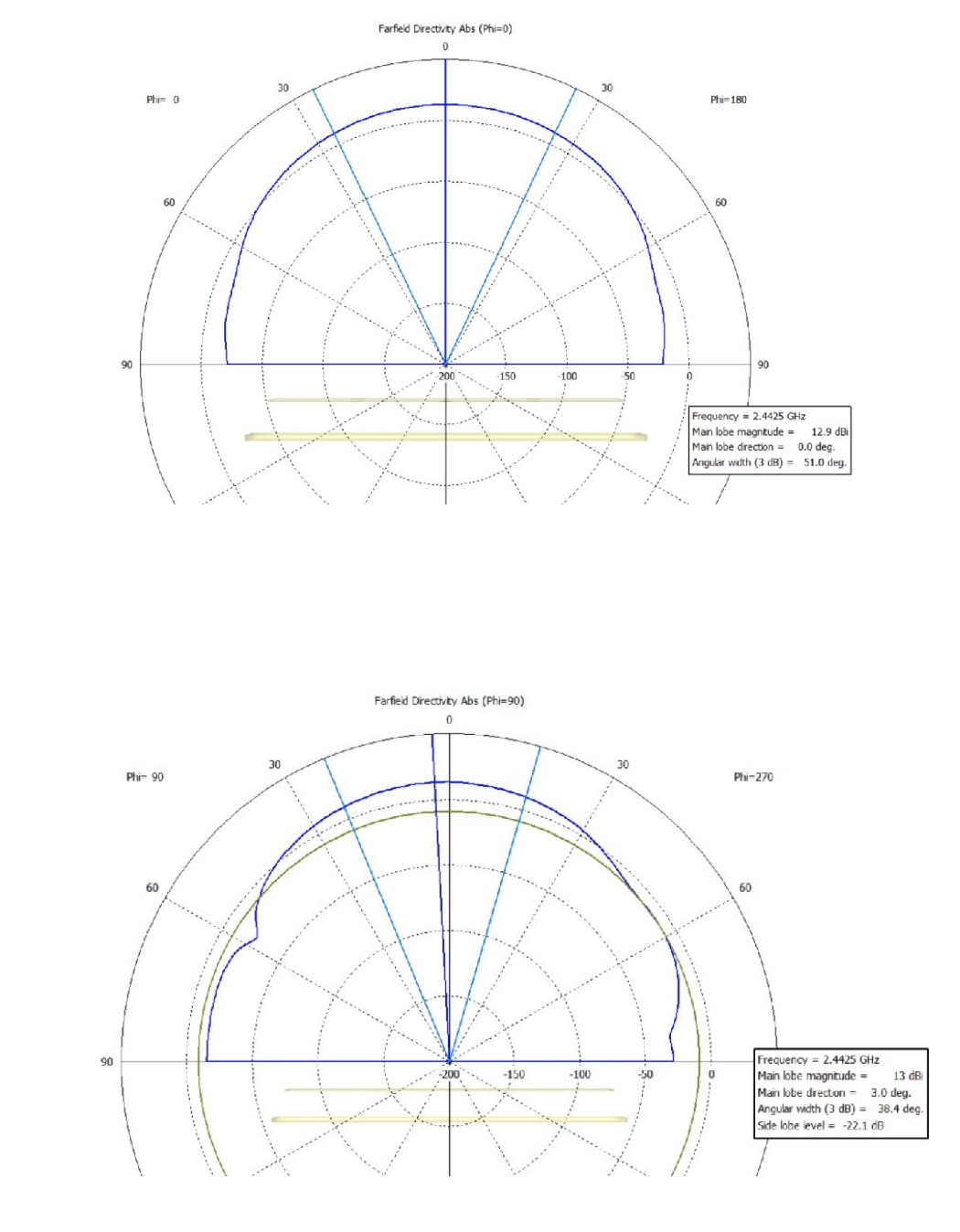

Спрямована антена — 2D-діаграми спрямованості
Кут діаграми спрямованості (3 dB): 51° при Phi = 0°, 38.4° при Phi = 90°. Підсилення антени — 13 дБі.
Спрямована антена — 3D-діаграма, просторовий вигляд
