model FO
Конструкція та технології унікального комплексу
Комплекс призначений для утримання безперервного зв’язку між наземною станцією і БПЛА в умовах максимального подавлення сигналу засобами радіоелектронної боротьби.
Антени були розроблені для отримання надійного зв’язку з вже існуючими наземними комплексами Cobra L і Cobra XL.
Перевагами комплексу є:
суттєве збільшення дальності зв’язку,
висока якість зв’язку між БПЛА та оператором,
стабільність відеопередачі і керування,
герметичність та захищеність від атмосферних явищ та бруду.

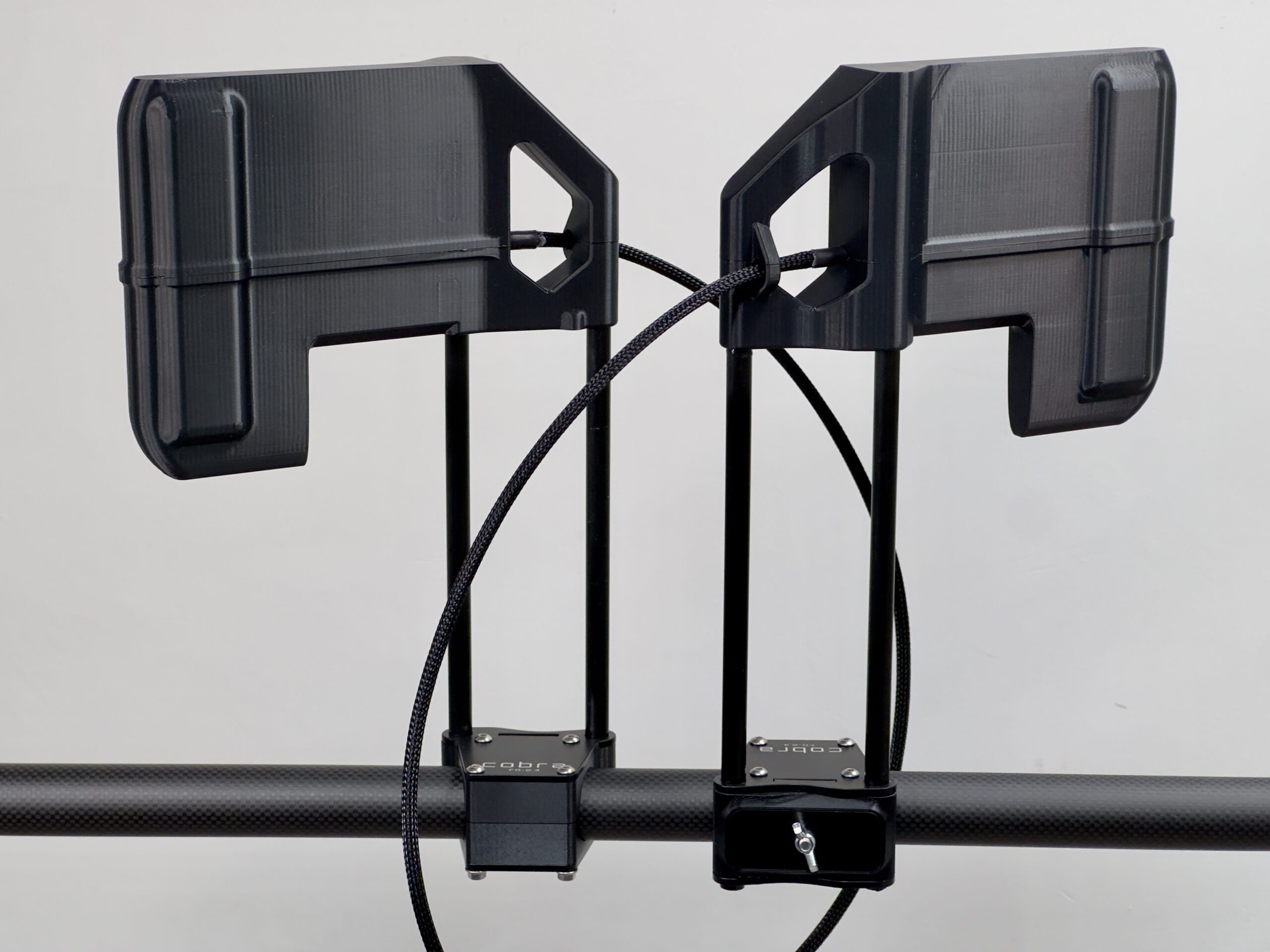

Комплекс складається з двох антенн з сигнальними кабелями і конекторами для підключення до бортового підсилювача, а також з систем кріплення до корпусу БПЛА.
Антени мають такі основні характеристики:
Робоча частота від 2385 до 2485 МГц.
Коефіцієнт підсилення – 6,3 ДБі.
Це унікальні гібридні омні направлені антени.
На графіку ви можете побачити основні характеристики випромінювання антени та її діаграму направленності і покриття. Така архітектура антени дозволяє утримувати зв’язок з БПЛА, який може знаходитися в будь-якому положенні в просторі.
На робочій частоті КСВ антени в корпусі з кабелем, виміряно антенним аналізатором, складає 1,05.
Антени можуть регулюватись по висоті в залежності від положення транспортного або робочого. Місце розташування і кріплення антен спроектовано таким чином що не заважає роботі існуючому обладнанню гексакоптера. Встановлення антен займає лічені хвилини.
Бортовой антенный комплекс повністю розроблений і виготовлений в Україні на замовлення пілотів гексакоптерів.
